Sàn vinyl chống tĩnh điện là gì? Đặc điểm, ứng dụng và thi công
Sàn vinyl chống tĩnh điện là dòng vật liệu lát sàn được thiết kế để kiểm soát sự tích tụ và giải phóng điện tích tĩnh trong quá trình sử dụng. Loại sàn này thường được quan tâm tại nhà máy sản xuất linh kiện điện tử, phòng sạch, phòng kỹ thuật và những khu vực có thiết bị nhạy cảm với hiện tượng phóng tĩnh điện.
Tuy nhiên không phải sàn vinyl nào cũng có khả năng chống tĩnh điện, để lựa chọn đúng ta cần hiểu sự khác biệt giữa sàn chống tĩnh điện và sàn dẫn điện, các thông số kỹ thuật cần kiểm tra cũng như những yêu cầu khi thi công. Bài viết dưới đây sẽ giúp bạn tìm hiểu sàn vinyl chống tĩnh điện là gì, đặc điểm, ứng dụng và thi công cần biết gì.
Sàn vinyl chống tĩnh điện là gì?
Sàn vinyl chống tĩnh điện là loại sàn được thiết kế để hạn chế sự tích tụ điện tích và kiểm soát cách điện tích được tiêu tán. Tùy sản phẩm và thiết kế hệ thống, sàn có thể được sử dụng để giảm nguy cơ phóng tĩnh điện ảnh hưởng đến linh kiện điện tử và thiết bị nhạy cảm.
Khác với sàn vinyl thông thường chủ yếu được lựa chọn theo độ bền, tính thẩm mỹ và khả năng vệ sinh, sàn vinyl chống tĩnh điện còn phải đáp ứng các yêu cầu về đặc tính điện. Hiệu quả thực tế phụ thuộc vào thông số của vật liệu, cấu tạo hệ thống sàn, phương pháp thi công và điều kiện sử dụng.
Nguyên lý hoạt động của sàn vinyl chống tĩnh điện
Nguyên lý hoạt động của sàn vinyl chống tĩnh điện dựa trên việc hạn chế tích tụ, phân tán và kiểm soát đường truyền điện tích. Trong hệ thống ESD có tiếp địa, điện tích được dẫn truyền qua cấu trúc sàn và mạng dẫn điện xuống đất, qua đó giảm nguy cơ phóng tĩnh điện gây ảnh hưởng đến con người và thiết bị.
Hiệu quả kiểm soát tĩnh điện thường phụ thuộc vào các yếu tố sau:
- Đặc tính điện của vật liệu: Sàn phải có thông số điện trở phù hợp với mục tiêu sử dụng.
- Cấu tạo hệ thống sàn: Một số hệ thống sử dụng lớp dẫn điện hoặc vật liệu phụ trợ chuyên dụng theo thiết kế.
- Hệ thống tiếp địa: Với những hệ thống yêu cầu dẫn hoặc tiêu tán điện tích xuống đất, đường tiếp địa cần được thiết kế và thi công đúng kỹ thuật.
- Chất lượng thi công: Các mối nối, lớp kết dính, điểm kết nối và điều kiện mặt nền có thể ảnh hưởng đến hiệu quả hoạt động của toàn hệ thống.
- Kiểm tra sau lắp đặt: Cần đo kiểm theo phương pháp và tiêu chí nghiệm thu áp dụng cho công trình.
Sàn vinyl chống tĩnh điện khác sàn vinyl thông thường như thế nào?
Hai loại sàn có thể có hình thức tương tự nhau, nhưng mục đích sử dụng và yêu cầu kỹ thuật khác nhau.
| Tiêu chí | Sàn vinyl thông thường | Sàn vinyl chống tĩnh điện |
|---|---|---|
| Mục đích sử dụng | Đáp ứng yêu cầu lát sàn, độ bền, thẩm mỹ và vệ sinh | Kiểm soát sự tích tụ và tiêu tán điện tích theo yêu cầu ESD |
| Yêu cầu kỹ thuật chính | Đánh giá theo đặc tính cơ học, điều kiện sử dụng và thông số sản phẩm | Đánh giá đặc tính điện của vật liệu và hệ thống sàn theo yêu cầu công trình |
| Đặc tính điện | Không mặc định đáp ứng yêu cầu kiểm soát tĩnh điện | Cần xác định nhóm đặc tính điện, phương pháp đo và tiêu chí chấp nhận |
| Hệ thống tiếp địa | Không phải yêu cầu mặc định của sàn vinyl thông thường | Bố trí theo thiết kế hệ thống, hướng dẫn nhà sản xuất và yêu cầu ESD áp dụng |
| Thi công và nghiệm thu | Theo hướng dẫn kỹ thuật của sản phẩm | Có thể cần vật liệu phụ trợ chuyên dụng, kết nối tiếp địa và đo kiểm đặc tính điện |
| Ứng dụng | Nhà ở, văn phòng, cửa hàng và các khu vực phù hợp | Nhà máy điện tử, khu vực kỹ thuật và những nơi cần kiểm soát tĩnh điện |
Lưu ý: Khả năng chống tĩnh điện cần được xác nhận bằng tài liệu kỹ thuật và kết quả đo kiểm phù hợp. Không thể kết luận một hệ thống đạt yêu cầu chỉ dựa vào tên gọi sản phẩm.
Sàn vinyl chống tĩnh điện được sử dụng ở đâu?
Sàn vinyl chống tĩnh điện được sử dụng tại những khu vực cần kiểm soát sự tích tụ và phóng điện tĩnh điện, đặc biệt là nơi có thiết bị điện tử nhạy cảm, môi trường sản xuất chính xác hoặc yêu cầu kiểm soát tĩnh điện nghiêm ngặt. Vật liệu này không chỉ giúp hạn chế điện tích phát sinh và tích tụ mà còn hỗ trợ bảo vệ thiết bị, giảm rủi ro trong quá trình vận hành.
Một số nơi cụ thể như sau:

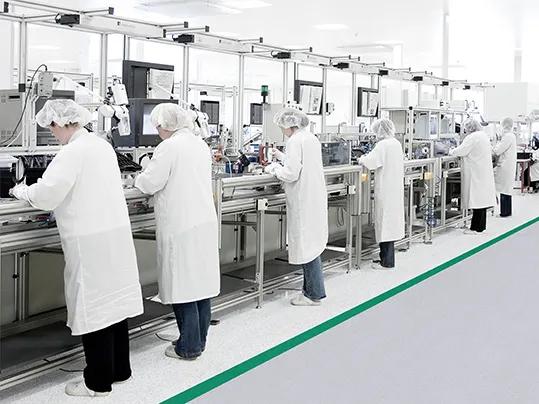

Nhà máy sản xuất linh kiện điện tử
Đây là một trong những ứng dụng phổ biến nhất. Trong quá trình lắp ráp chip, bo mạch PCB và linh kiện bán dẫn, phóng tĩnh điện có thể làm hỏng linh kiện hoặc gây lỗi tiềm ẩn khó phát hiện. Sàn vinyl ESD kết hợp với giày dép và hệ thống tiếp địa phù hợp giúp kiểm soát điện tích phát sinh khi công nhân di chuyển.
Phòng sạch và khu vực kỹ thuật
Các khu vực sản xuất vi mạch, thiết bị quang học và linh kiện chính xác cần kiểm soát cả tĩnh điện lẫn độ sạch. Sàn vinyl chuyên dụng có thể đáp ứng yêu cầu kiểm soát điện tích, đồng thời tạo bề mặt liền mạch, dễ vệ sinh khi được lựa chọn và thi công đúng quy cách.

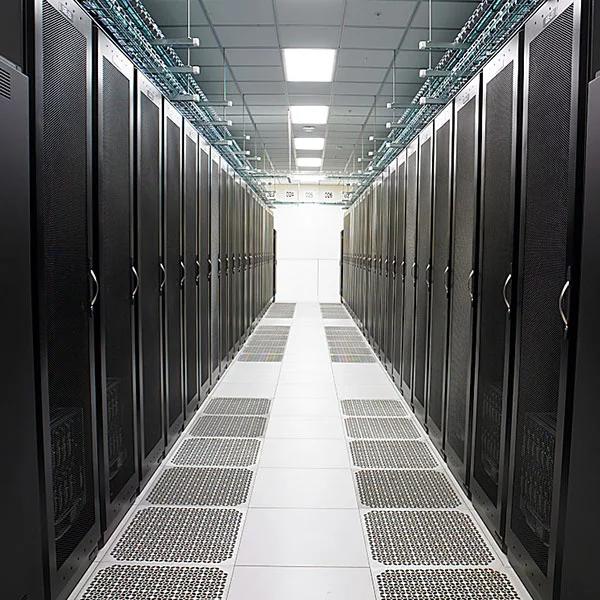

Phòng máy chủ và trung tâm dữ liệu
Máy chủ, thiết bị mạng và hệ thống lưu trữ chứa nhiều linh kiện điện tử nhạy cảm, kiểm soát tĩnh điện giúp giảm nguy cơ phóng điện khi nhân viên thao tác bảo trì. Tuy nhiên, loại sàn cần được lựa chọn theo thiết kế tổng thể của phòng máy; không phải mọi phòng máy chủ đều bắt buộc dùng vinyl ESD.

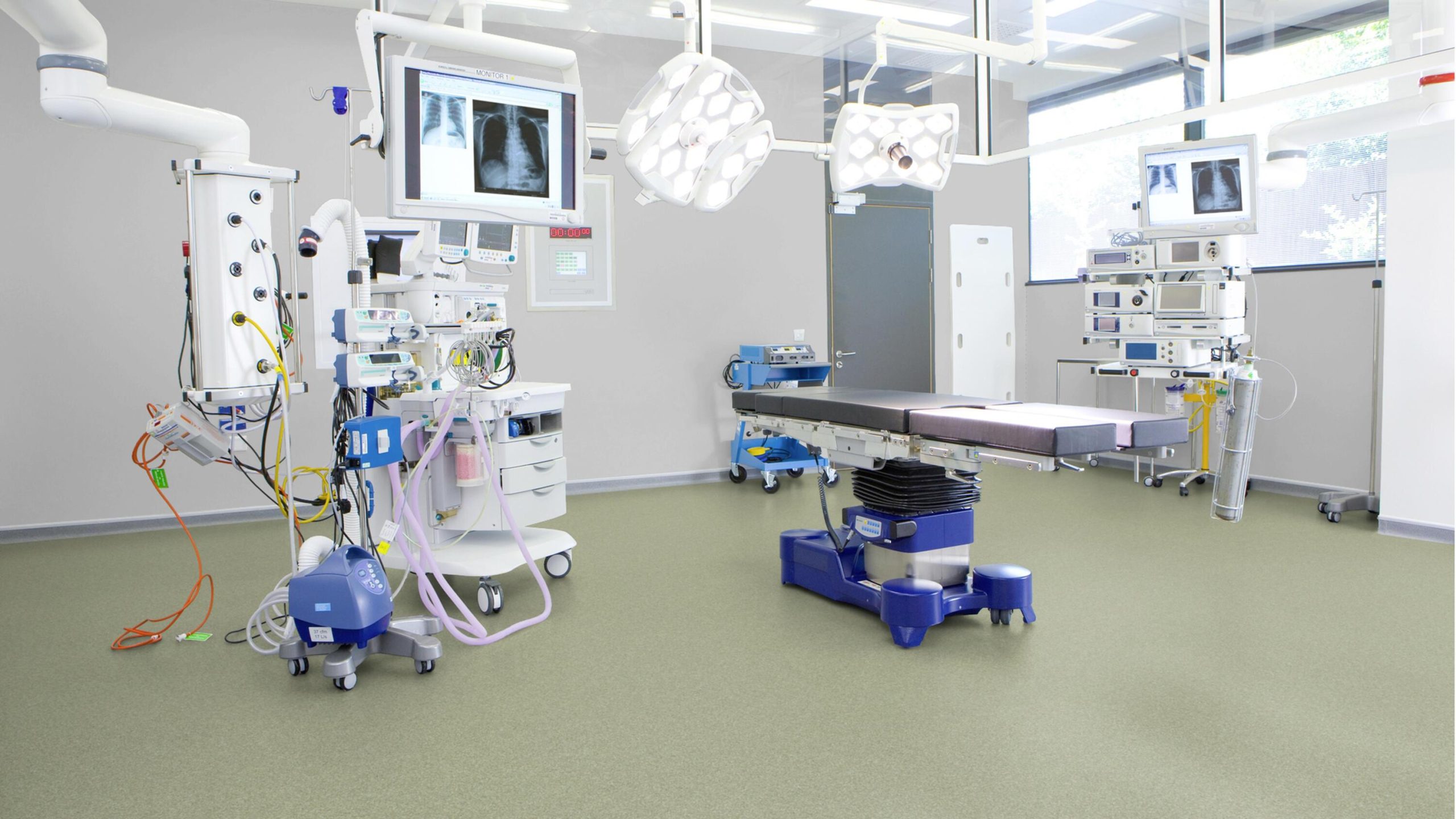

Phòng phẫu thuật và khu vực y tế chuyên dụng
Một số khu vực y tế có thiết bị điện tử nhạy cảm hoặc yêu cầu kiểm soát tĩnh điện cần sử dụng sàn chuyên dụng. Việc lựa chọn phải căn cứ vào yêu cầu của thiết bị, kiểm soát nhiễm khuẩn và quy định an toàn của cơ sở. Không phải tất cả phòng phẫu thuật đều cần sàn ESD.
Khu vực lắp ráp và sửa chữa thiết bị điện tử
Khi lắp ráp, kiểm tra hoặc sửa chữa bo mạch, điện tích trên cơ thể người có thể phóng sang linh kiện. Sàn vinyl chống tĩnh điện giúp tạo một phần của hệ thống kiểm soát ESD, đặc biệt khi được kết hợp với vòng đeo tay, giày ESD và quy trình thao tác phù hợp.

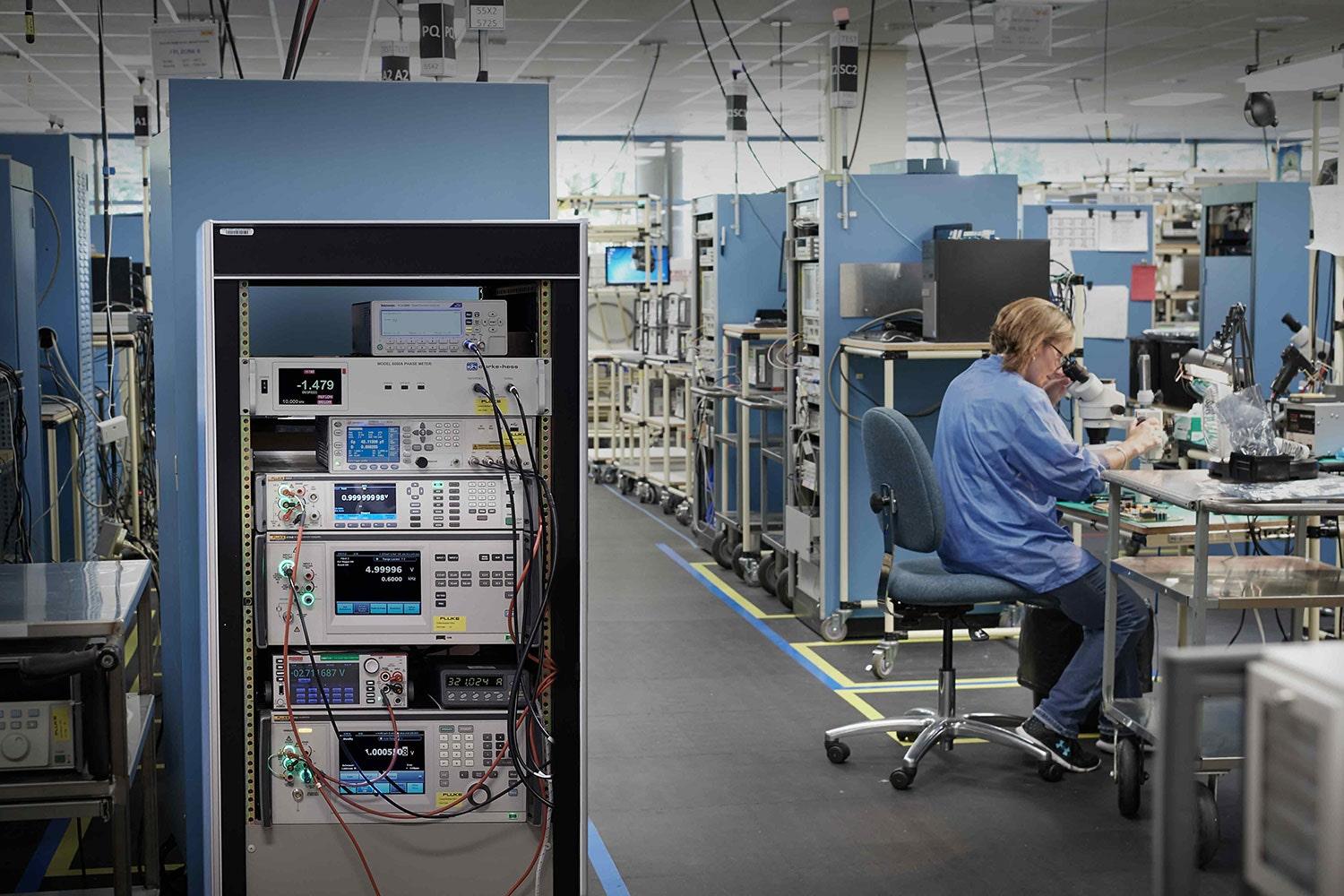

Phòng thí nghiệm và khu vực đo lường chính xác
Các thiết bị đo điện, dụng cụ hiệu chuẩn và hệ thống kiểm tra linh kiện có thể bị ảnh hưởng bởi phóng điện tĩnh điện. Sàn ESD hỗ trợ duy trì môi trường làm việc có kiểm soát, giúp giảm rủi ro trong quá trình thử nghiệm và thao tác kỹ thuật.
Những thông số cần kiểm tra khi chọn sàn vinyl chống tĩnh điện
Trước khi mua vật liệu, cần yêu cầu nhà cung cấp cung cấp tài liệu kỹ thuật và làm rõ các nội dung sau:
- Điện trở của vật liệu hoặc hệ thống sàn: Xác định giá trị điện trở được công bố, phương pháp đo và tiêu chí cần đáp ứng.
- Tiêu chuẩn áp dụng: Kiểm tra tiêu chuẩn được viện dẫn có phù hợp với mục đích sử dụng của công trình hay không.
- Cấu tạo sản phẩm: Làm rõ loại vật liệu, dạng tấm hoặc cuộn, lớp nền và các thành phần đi kèm.
- Yêu cầu thi công: Xác định loại keo, lớp dẫn điện, băng đồng hoặc các thành phần khác nếu hệ thống yêu cầu.
- Khả năng vệ sinh và bảo trì: Kiểm tra chất tẩy rửa được phép sử dụng và hướng dẫn bảo dưỡng để tránh làm ảnh hưởng đến đặc tính bề mặt.
- Phương pháp nghiệm thu: Thống nhất cách đo kiểm và tiêu chí chấp nhận sau thi công.
Thi công sàn vinyl chống tĩnh điện cần lưu ý gì?
Thi công sàn vinyl chống tĩnh điện không chỉ yêu cầu bề mặt sàn phẳng, sạch và bám dính tốt mà còn phải bảo đảm khả năng kiểm soát điện tích theo đúng thông số kỹ thuật. Đặc biệt, tại nhà máy điện tử, phòng sạch và phòng thí nghiệm, sai sót trong xử lý nền, bố trí băng đồng hoặc kết nối tiếp địa có thể khiến hệ thống sàn không đạt yêu cầu ESD dù vật liệu được lựa chọn đúng. Dưới đây là những lưu ý quan trọng khi thi công sàn chống tĩnh điện:
Xử lý mặt bằng nền trước khi thi công
Nền bê tông cần phẳng, chắc chắn, sạch bụi, không có dầu mỡ và không bị bong tróc, độ ẩm nền phải nằm trong giới hạn cho phép của hệ thống keo và vật liệu sử dụng. Nếu nền có vết nứt, lồi lõm hoặc độ ẩm quá cao cần xử lý trước để tránh bong keo, phồng rộp và ảnh hưởng đến độ ổn định của sàn.

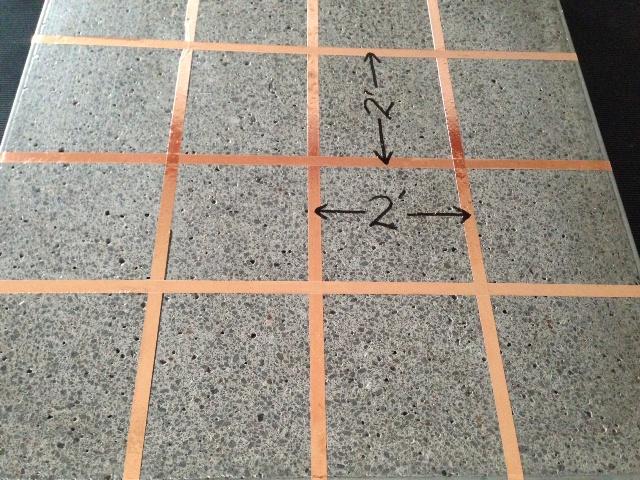

Bố trí băng đồng và hệ thống tiếp địa đúng thiết kế
Tùy cấu tạo sản phẩm và thiết kế hệ thống ESD, việc thi công sàn vinyl chống tĩnh điện có thể cần băng đồng, lớp dẫn điện và các điểm kết nối tiếp địa chuyên dụng. Những thành phần này phải được bố trí theo cấu hình kỹ thuật đã thiết kế nhằm kiểm soát và tiêu tán điện tích theo yêu cầu.
Không nên mặc định mọi hệ thống đều sử dụng cùng một cấu hình băng đồng hoặc áp dụng một ngưỡng điện trở cọc tiếp địa chung. Phương án thi công cần căn cứ vào thiết kế kỹ thuật, hướng dẫn của nhà sản xuất và yêu cầu ESD của công trình, kết quả đo điện trở tiếp địa riêng lẻ cũng không đủ để chứng minh toàn bộ hệ thống sàn đáp ứng yêu cầu kiểm soát tĩnh điện.

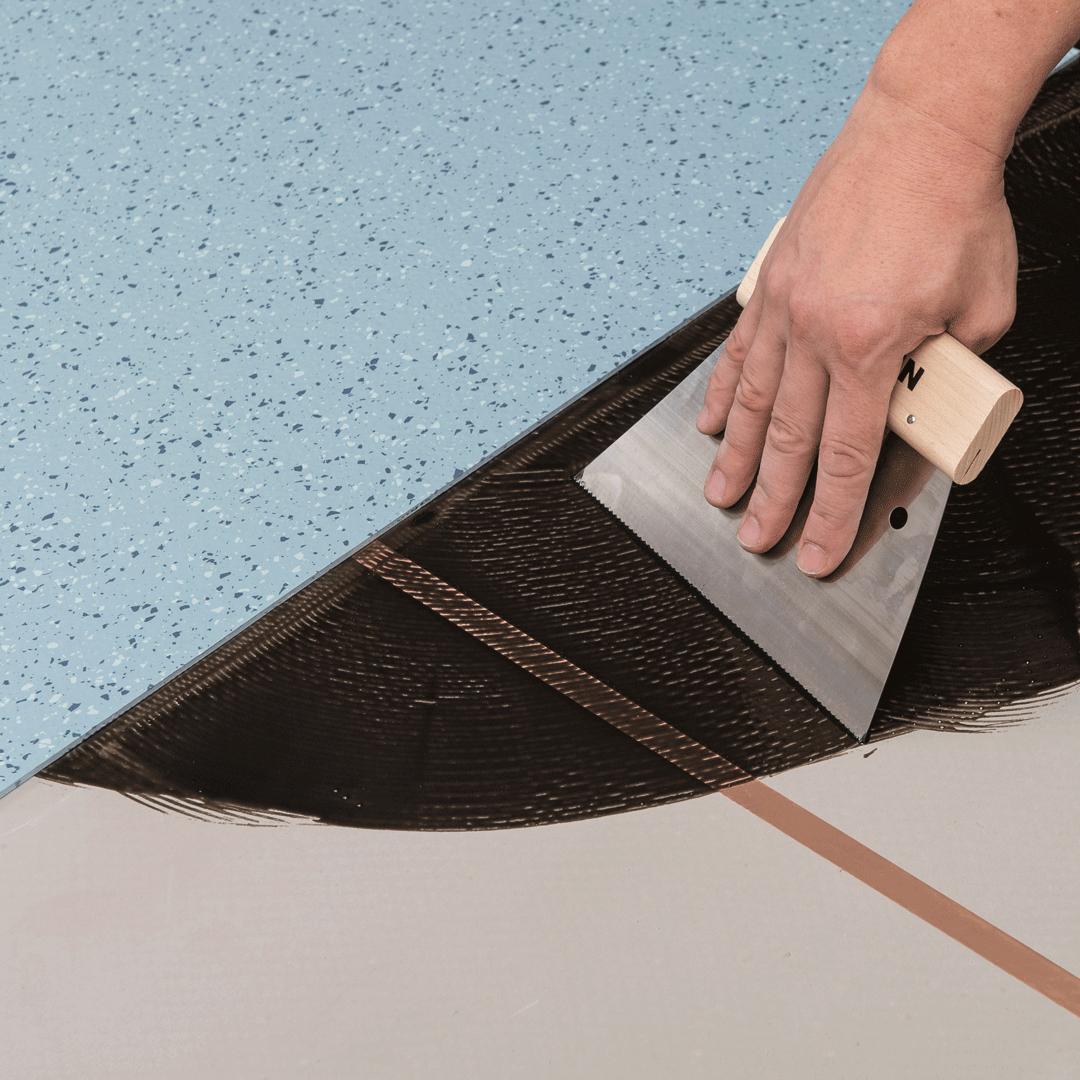

Sử dụng keo dán phù hợp
Keo dán phải tương thích với vật liệu vinyl, lớp nền và yêu cầu điện của hệ thống. Với một số hệ thống sàn dẫn điện, keo dẫn điện chuyên dụng giúp duy trì đường truyền điện theo thiết kế. Nếu sử dụng sai loại keo hoặc thi công không đúng hướng dẫn, sàn có thể mất độ bám dính hoặc không đạt thông số điện yêu cầu sau khi hoàn thiện.
Lắp đặt tấm sàn đúng kỹ thuật
Tấm vinyl cần được căn chỉnh, ép sát nền và xử lý mối nối theo hướng dẫn của nhà sản xuất, với sàn dạng cuộn, cần hạn chế khe hở, nếp nhăn và bọt khí; với sàn dạng tấm, cần kiểm soát độ khít và độ ổn định của các mối nối. Những lỗi này có thể gây mất thẩm mỹ, tích tụ bụi hoặc ảnh hưởng đến vệ sinh và độ bền của hệ thống.

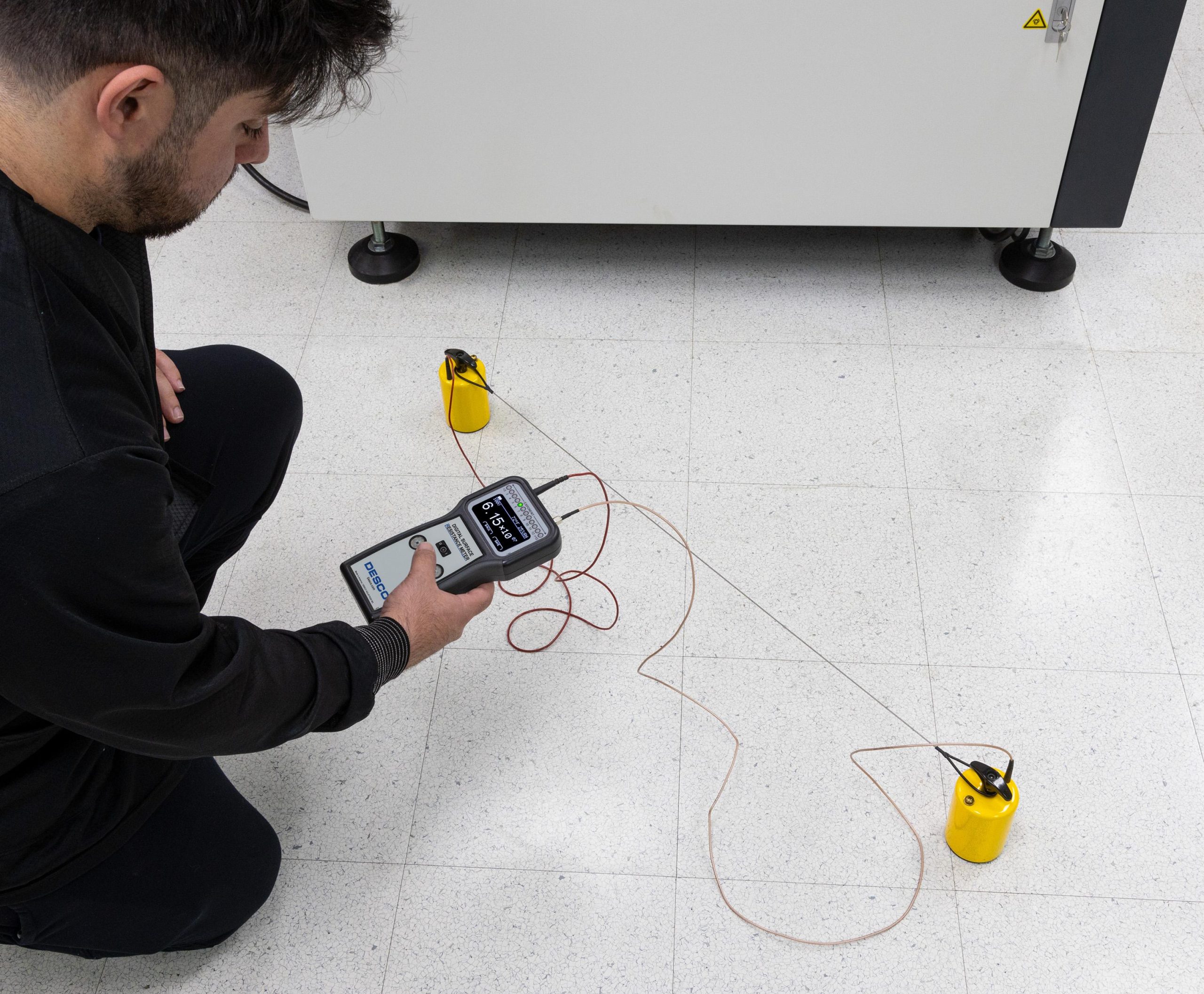

Đo kiểm điện trở sau thi công
Đây là bước quan trọng để xác nhận hệ thống đạt yêu cầu kỹ thuật. Cần đo điện trở bề mặt hoặc điện trở từ điểm sàn đến đất theo tiêu chuẩn và phương pháp đo áp dụng.
Lưu ý: Không nên chỉ kiểm tra bằng cách đi thử trên sàn hoặc dựa vào thông số điện trở do nhà sản xuất công bố cho vật liệu chưa thi công.

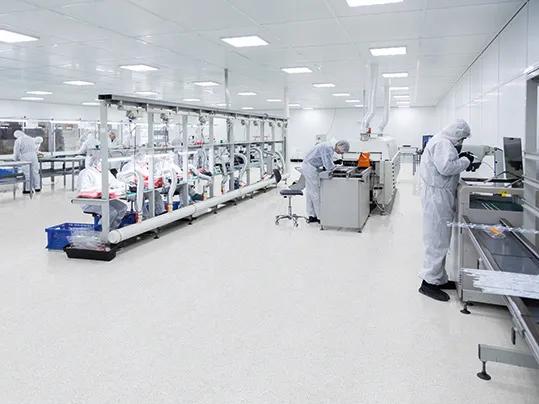

Kiểm soát môi trường và bảo vệ sàn sau lắp đặt
Trong quá trình thi công, cần kiểm soát nhiệt độ, độ ẩm theo yêu cầu của keo và vật liệu. Sau khi hoàn thiện, chỉ đưa sàn vào sử dụng khi keo đã đạt thời gian đóng rắn quy định, không sử dụng chất phủ bảo dưỡng hoặc hóa chất vệ sinh chưa được xác nhận tương thích vì chúng có thể làm thay đổi đặc tính điện của bề mặt.
Đo kiểm và nghiệm thu sàn vinyl chống tĩnh điện
Sau khi thi công, hệ thống sàn cần được đo kiểm theo phương pháp và tiêu chí đã xác định trong hồ sơ kỹ thuật, lựa chọn tiêu chuẩn phải phù hợp với thông số cần đo và mục tiêu kiểm soát tĩnh điện của công trình.
Có thể tham khảo các tiêu chuẩn sau:
– IEC 61340-4-1:2003+A1:2015: Đề cập phương pháp thử để xác định điện trở của vật liệu phủ sàn và sàn đã lắp đặt.
– ANSI/ESD STM7.1: Cung cấp phương pháp đánh giá đặc tính điện trở của hệ thống sàn sử dụng để kiểm soát phóng tĩnh điện.
– ANSI/ESD STM97.1: Có thể tham khảo khi cần đánh giá điện trở của hệ thống kết hợp giữa sàn, giày dép kiểm soát tĩnh điện và người sử dụng.
Hồ sơ nghiệm thu nên ghi rõ phương pháp thử, vị trí đo, điều kiện đo, kết quả thực tế, tiêu chí chấp nhận và người phụ trách xác nhận. Ngưỡng đạt cần căn cứ vào tiêu chuẩn và yêu cầu kỹ thuật được lựa chọn cho công trình, không tự suy ra từ một giá trị điện trở đơn lẻ.
Ngoài ra các tiêu chuẩn trên có phạm vi áp dụng riêng; cần kiểm tra phiên bản hiện hành và xác nhận tiêu chuẩn phù hợp trước khi đưa vào hồ sơ kỹ thuật của dự án.
Câu hỏi thường gặp về sàn vinyl chống tĩnh điện
Sàn vinyl thông thường có chống tĩnh điện không?
Không. Sàn vinyl thông thường không mặc định có khả năng chống tĩnh điện đạt tiêu chuẩn ESD, mặc dù một số loại vinyl có thể hạn chế tích tụ điện tích ở mức nhất định, nhưng hiệu quả phụ thuộc vào thành phần vật liệu, cấu tạo và đặc tính điện của sản phẩm.
Sàn vinyl chống tĩnh điện có cần tiếp địa không?
Có. Sàn vinyl chống tĩnh điện thường cần kết nối với hệ thống tiếp địa nếu được thiết kế để dẫn truyền điện tích xuống đất , tuy nhiên, yêu cầu này còn phụ thuộc vào loại sàn và thiết kế hệ thống ESD. Với sàn vinyl chống tĩnh điện dạng dẫn điện, hệ thống thường sử dụng băng đồng, keo dẫn điện và điểm kết nối tiếp địa để tạo đường truyền điện tích từ bề mặt sàn xuống đất. ‘
Đối với một số loại sàn tiêu tán tĩnh điện, phương án kết nối cần được xác định theo thông số kỹ thuật của nhà sản xuất và yêu cầu kiểm soát ESD tại công trình.
Làm thế nào để kiểm tra khả năng chống tĩnh điện của sàn vinyl sau thi công?
Để kiểm tra khả năng chống tĩnh điện của sàn vinyl sau thi công, cần sử dụng thiết bị đo điện trở chuyên dụng để đánh giá điện trở bề mặt và/hoặc điện trở từ sàn xuống đất. Kết quả đo được đối chiếu với thông số kỹ thuật của sản phẩm và tiêu chuẩn ESD áp dụng cho công trình.
Kết luận
Sàn vinyl chống tĩnh điện là giải pháp chuyên dụng cho những khu vực cần kiểm soát sự tích tụ và tiêu tán điện tích. Khi lựa chọn, cần quan tâm đến thông số điện, cấu tạo hệ thống, yêu cầu tiếp địa và khả năng đáp ứng điều kiện vận hành của công trình.
Thay vì chỉ dựa vào tên gọi sản phẩm, nên đối chiếu tài liệu kỹ thuật và xác định rõ tiêu chí nghiệm thu trước khi thi công. Đây là cơ sở để lựa chọn đúng vật liệu và hạn chế rủi ro khi đưa hệ thống vào sử dụng.
